Bildtrumman

Bildtrumman är hjärtat i alla laserskrivare och fotokopiatorer. Trumman överför den tryckta bilden, som består av toner, på pappret. Vissa tillverkare kallar även bildtrumman för "OPC", "bildenhet", "trumma" eller "bildenhet". En nedsmutsad eller sliten trumma försämrar avsevärt utskriftskvalitén hos en laserskrivare.

Toner och trumma förväxlas ofta

I samband med laserutskrifter överförs toner på pappret med hjälp av en eller flera bildtrummor .

Många mindre resp. billigare skrivare använder tonerpatroner som förutom tonerpulvret också innehåller en bildtrumma (vanligt förekommande i exempelvis HP Laserjet Serie). Dessa tonerpatroner kallas också för "kombipatroner". I samband med alla tonerbyten byts även trumman ut automatiskt.

Större, professionella apparater använder förutom tonerpatroner även bildtrummor som kan bytas ut separat.

Vad gör bildtrumman?

Trumman består av ett 1-2 millimeter tjockt aluminiumrör som är minimalt längre (eller bredare, beroende på hur man ser det) än den maximala utskriftsbredden. Bildtrumman laddas elektriskt med hjälp av fokuserade ljusdioder, en laserstråle eller objektivprojicerad belysning.

Tonerpartiklarna roterar på tonervalsen, där bildtrumman drar till sig dem och överför dem på pappret. Där används senare en fixerarenhet (även kallad "fuser") för att fästa tonerpartiklarna med hjälp av värme och tryck. Efter överföringen på pappret används växelspänningsljus för att ladda ur trumman, och en torkare ("wiper") avlägsnar eventuella tonerrester.

Hur ofta måste bildtrummor bytas ut?

Över tid förlorar bildtrummans skikt sina fotoelektriska egenskaper och utsätts för mekaniska påfrestningar, exempelvis på grund av kontakten med pappret. I synnerhet extra tunt papper av sämre kvalitet kan komma att efterlämna rester på bildtrumman. Tonerrester resulterar också i sämre utskrifter.

Det finns tre markanta skillnader mellan olika bildtrummor:

• Bildtrummor som är inbyggda i tonerpatronen (engångstrummor - livslängd på upp till 5 000 sidor)
• Utbytbara bildtrummor (halvtransparenta trummor - livslängd ca 20 000 - 25 000 sidor)
• Permanenta bildtrummor (permanent trumma - livslängd på upp till 500 000 sidor)

Ett trumbyte bör övervägas i synnerhet i följande fall:

• om skrivaren efterfrågar en ny bildtrumma;
• om utskrifterna uppvisar vertikala ränder och upprepade märken.

För halvpermanenta trummor kan sägas att en ny trumma behövs efter cirka fyra-fem tonerbyten.

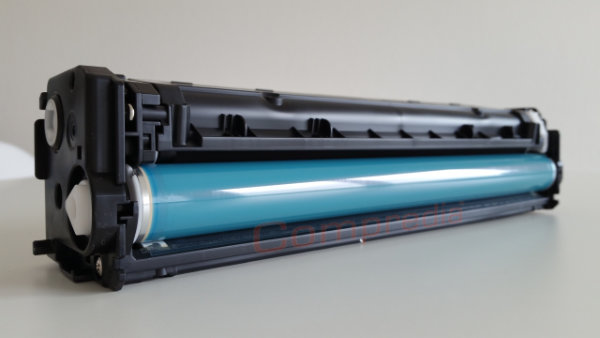

Bildtrumma i kombipatron (kombinerad toner och trumma).

Bilden visar: En HP-tonerpatron med inbyggd bildtrumma. Bildtrummans yta uppvisar redan några slitageorsakade, mindre repor.

Hur byter man en bildtrumma?

Först bör man säkerställa att trumman verkligen är defekt eller utsliten och att felet inte helt enkelt beror på att tonerpatronen är tom.

När du har säkerställt att trumman är defekt eller utsliten, kan du enkelt öppna luckan på skrivaren där tonern sitter. Beroende på maskintyp resp. maskinkonstruktion kan trumman sitta bakom tonern eller, som exempelvis på Konica Minolta, ofta även bakom tonern.

I dessa fall måste tillverkarens särskilda instruktioner i samband med trumbyten beaktas. I allmänhet kan emellertid sägas att stora mängder värme uppstår i samband med utskrift, och att man därför måste vänta en stund efter sista utskrift, innan man kan byta trumman.

När den nya trumman ska byggas in är det viktigt att denna monteras in i apparaten så snabbt som möjligt efter att den packas upp, detta i syfte att förhindra att den utsätts för onödigt solljus. Se därför till att kontrollera hur den gamla trumman plockas ut och om apparaten måste stängas av i detta syfte.

Hur många trummor behöver min skrivare?

I mindre, billigare skrivare finns trumman som redan tidigare nämnts inbyggd i tonerpatronen och behöver inte beaktas ytterligare. Större och mer professionella apparater kräver (beroende på konstruktion) antingen en trumma eller en trumma per färg (svart, cyan, magenta, gult).

I enskilda fall kan detta kontrolleras i apparatens bruksanvisning. På vår webbplats finns en översikt över de artiklar som finns tillgängliga för din apparat - vilket i de flesta fall ger erforderlig information.

Kan man rengöra bildtrumman?

Vi vill uttryckligen avråda dig från att överhuvudtaget vidröra bildtrumman. Ofta går det att identifiera smuts på trumman redan innan trumman plockas ut. Vänligen notera att en bildtrumma är extremt känslig och på inga villkor får komma i kontakt med vätskor (undantaget rengöringssprit).
